Homematic CCU / RaspberryMatic Upload

Über den Homematic CCU Upload können die Messwerte vom bitShake SMR Air Lesekopf automatisch in Systemvariablen einer Homematic CCU übertragen werden. Selbstverständlich ist auch die Kompatibilität zu RaspberryMatic gegeben. Damit ist eine Weiterverarbeitung deiner Zählerdaten ohne Cloud in der Homematic-Welt möglich.

Konfiguration Homematic CCU

Öffne die Weboberfläche deiner CCU bzw. Raspberrymatic im Browser und logge dich ein.

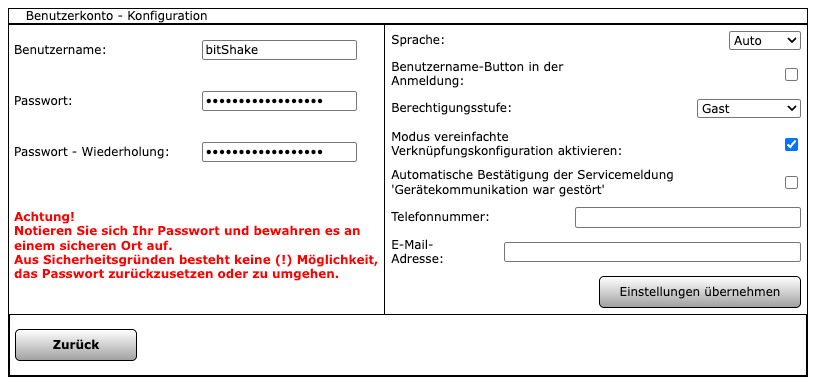

1. Benutzer anlegen

wähle unter Einstellungen -> Benutzerverwaltung am unteren Bildschirmrand den Button Neu, um einen neuen Benutzer anzulegen
dieser Benutzer wird anschließend in deinem bitShake SMR verwendet, um Daten an die CCU zu übertragen
wähle einen Nutzernamen (z.B. bitShake) und vergib ein sicheres Passwort - beides wirst du unten nochmal benötigen
als Berechtigungsstufe wählst du Gast
außerdem ist es sinnvoll Benutzernamen-Button in der Anmeldung abzuwählen

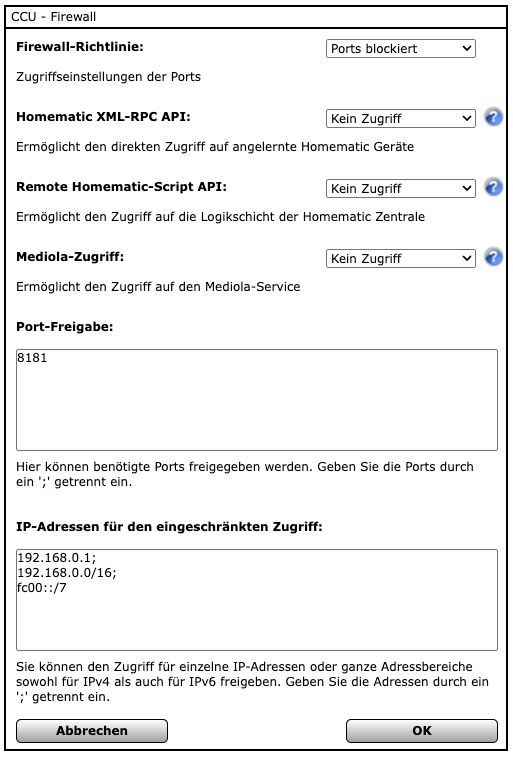

2. Firewall konfigurieren

damit die bitShake SMR Software deine CCU bzw. Raspberrymatic kontaktieren kann, muss der Port 8181 im Netzwerk erreichbar sein
wähle unter Einstellungen -> Sytemsteuerung den Button Firewall konfigurieren
stelle sicher, dass im Feld Port-Freigabe der Wert 8181 eingetragen ist
beachte, dass mehrere Ports ggf. durch ein ';' getrennt werden müssen

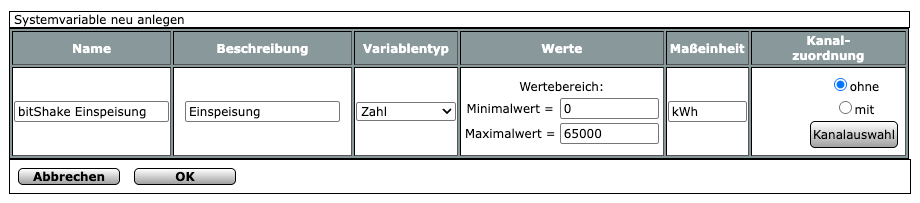

3. Systemvariablen anlegen

nun muss für jeden Wert, den der bitShake SMR Air übertragen soll ein Systemvariable in deiner CCU angelegt werden
wähle dafür unter Einstellungen -> Systemvariable am unteren Bildschirmrand den Button Neu
Name, Beschreibung und Maßeinheit kannst du frei wählen
als Variablentyp gibst du Zahl an
lege auf diesem Wege für jeden gewünschten Wert eine Systemvariable an

Konfiguration bitShake SMR

öffne die bitShake SMR Software in deinem Browser, indem du auf der Tasmota-Startseite den Button bitShake SMR öffnen klickst

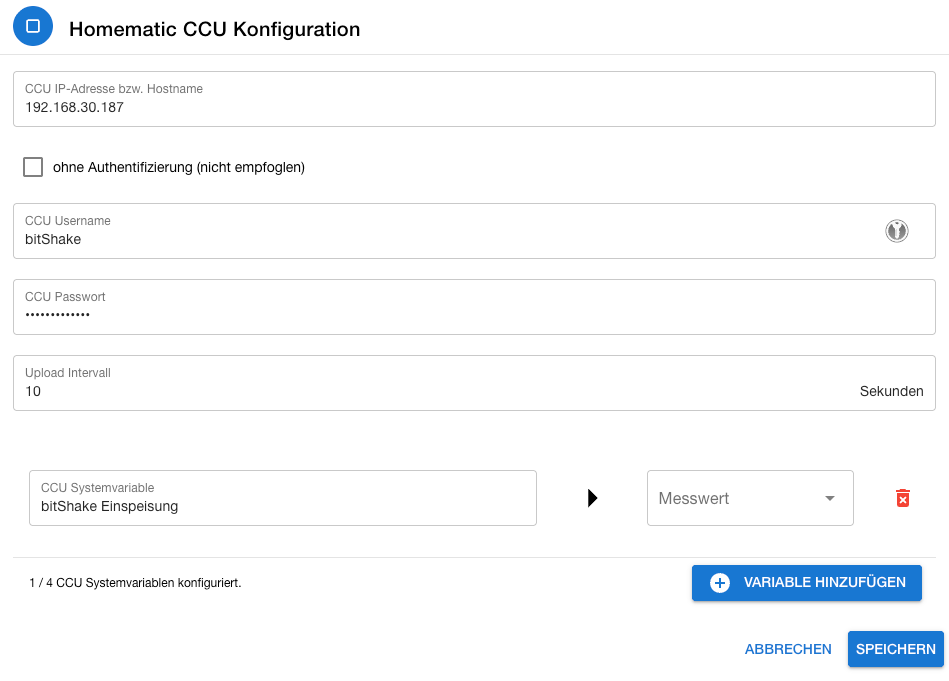

kicke auf das Zahnrad-Symbol unter Homematic CCU Upload, um die Einstellungen zu öffnen
trage die IP-Adresse oder den Hostnamen deiner CCU bzw. Raspberrymatic ein - das ist der gleiche Name, den du in deinem Browser verwendest, um die CCU-Weboberfläche aufzurufen
bei CCU Username und CCU Passwort gibst du die Zugangsdaten für den Benutzer an, den du im ersten Teil in der CCU angelegt hast
nun fügst du so viele Variablen hinzu, wie du in deiner CCU unter Systemvariablen angelegt hast
unter CCU Systemvariable gibst du dabei jeweils den exakten Namen (Groß-/Kleinschreibung beachten) an wie in der CCU angelegt
unter Messwert wählst du aus, welche Zählerwert in die jeweilige CCU-Systemvariable übertragen werden soll

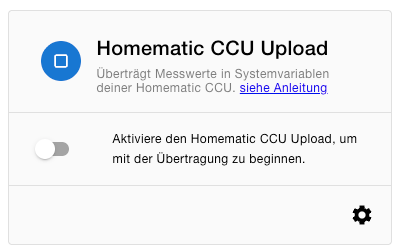

nach dem Speichern kannst du den Homematic CCU Upload einschalten

Homematic CCU Upload Konfiguration — Konfiguration (Beispiel)

Fertig

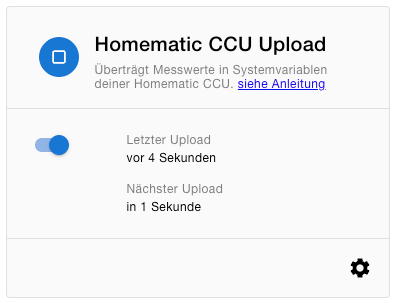

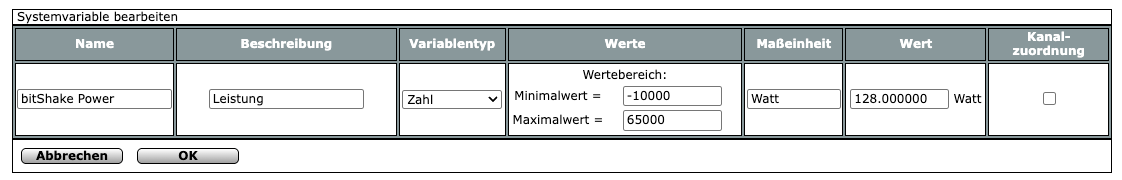

Damit ist die Einrichtung abgeschlossen. In der bitShake SMR Software kannst du nun verfolgen, wie die Daten an deine Homematic CCU bzw. RaspberryMatic übertragen werden. In der CCU kannst du die übertragenen Werte unter Status und Bedienung -> Systemvariablen anzeigen.
