Erste Schritte

Sicherheitshinweis

Bitte lies und beachte die Hinweise unter wichtige Hinweise.

1. Vorbereitung

Für die Installation des bitShake SmartMeterReader Air benötigst du:

den bitShake SmartMeterReader Air
ein USB-C Kabel (ggf. mit 90° Winkelstecker) zur Verbindung mit dem Netzteil (nicht im Lieferumfang)
ein zum Kabel passendes USB-Netzteil mit 500mA oder mehr zur Stromversorgung (nicht im Lieferumfang)

Außerdem müssen bei dir vorhanden sein:

ein WLAN-Netzwerk mit gutem Empfang am Installationsort (Stromzähler)
ein SmartPhone, PC oder Laptop mit WLAN zur Konfiguration und Nutzung des bitShake SMR
ein digitaler Stromzähler ("moderne Messeinrichtung mME") mit optischer D0 Schnittstelle, der ausgelesen werden soll
ggf. die PIN deines Stromzählers

Stromzähler PIN

Die PIN bekommst du von deinem Netzbetreiber (geanuer: Messstellenbetreiber) - oft sind das z.B. deine * Stadtwerke*. Rufe einfach dort an und frage nach der PIN für deine Zählernummer das gilt auch, wenn du einen anderen Stromanbieter hast.

2. Inbetriebnahme

Hinweis

Manchmal läuft die Ersteinrichtung nicht ganz reibungslos. Solltest du irgendwo nicht weiterkommen oder etwas funktioniert nicht wie beschrieben, dann wende dich bitte an unseren Support. Wir haben viel Erfahung und helfen gern weiter. Oft ist es nur eine Kleinigkeit, die noch zum Erfolg fehlt.

2.1. Strom anschließen

verbinde den bitShake SMR Air über das USB-C Kabel mit dem USB-Netzteil
stecke das USB-Netzteil in eine Steckdose

2.2. WLAN verbinden

Hinweis

Für diesen Schritt des Einrichtungsprozesses solltest du mit deinem SmartPhone/Laptop nicht weiter als 2m vom bitShake SMR Air entfernt sein.

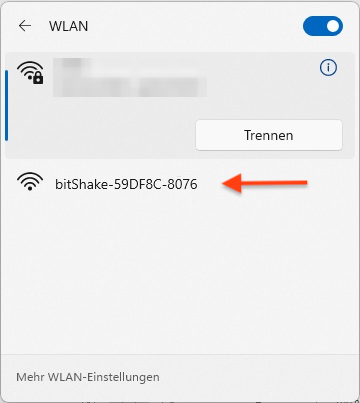

suche auf deinem SmartPhone, PC oder Laptop nach einem WLAN nach dem Schema bitShake-xxxxx oder tasmota-xxxxx und verbinde dich damit
innerhalb von 60 Sekunden sollte sich automatisch dein Browser mit der Tasmota-Konfigurationsseite öffnen

Was ist zu tun, falls sich der Browser nach einer Minute nicht geöffnet hat?

Prüfe zunächst, ob du tatsächlich mit dem WLAN verbunden bist. Manche Geräte weisen darauf hin, dass keine Internetverbindung besteht und trennen dann die WLAN-Verbindung wieder. Für die Einrichtung musst du auf jeden Fall mit dem WLAN verbunden bleiben. Eine Internetverbindung ist nicht erforderlich.

Wenn du mit dem bitShake-xxxxx WLAN verbunden bist und sich der Browser nicht von selbst öffnet, dann starte nun den Browser manuell und rufe die Adresse http://192.168.4.1/ auf.

unsichtbare WLAN Netze bzw. WLANs mit versteckter SSID können nicht eingebunden werden

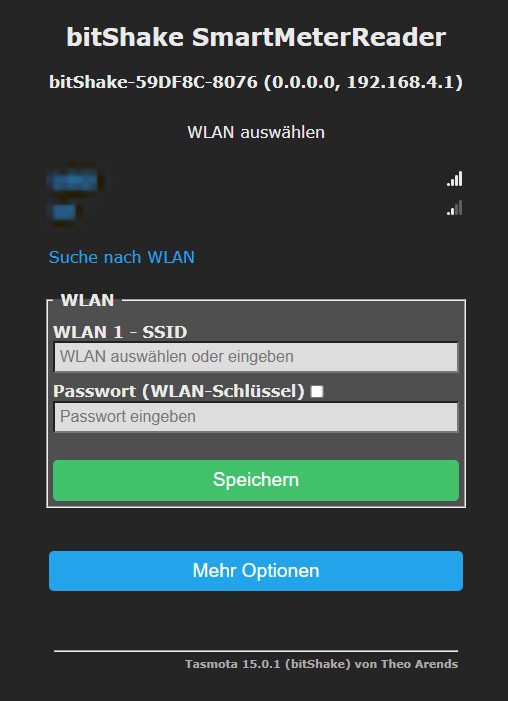

wähle nun dein WLAN durch anklicken aus
gibt dein WLAN-Passwort in das Passwort (WLAN-Schlüssel) Feld ein
setze den Haken, um das eingegebenen Passwort anzuzeigen und kontrolliere nochmals die Richtigkeit
jetzt kannst du auf Speichern klicken
nach wenigen Augenblicken wird die neue IP-Adresse angezeigt, über die dein bitShake SMR in deinem Netzwerk * erreichbar* ist
bitte notiere dir unbedingt diese IP-Addresse

Info

Für gewöhnlich wählst du hier dein ganz normales Heimnetz aus, mit dem auch deinen anderen Geräte wie SmartPhones und Laptop verbunden sind.

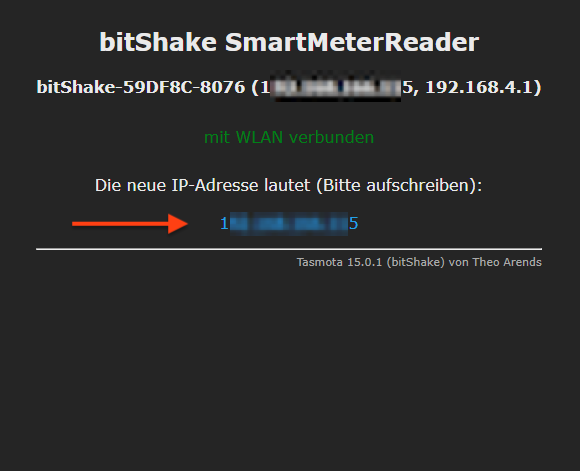

neue IP-Adresse bitte unbedingt notieren (Beispiel)

2.3. Montage am Stromzähler

wechsle auf deinem SmartPhone bzw. Laptop jetzt zurück in dein eigenes WLAN
dabei muss es sich um das gleiche WLAN handeln, mit dem du eben den bitShake SMR verbunden hast

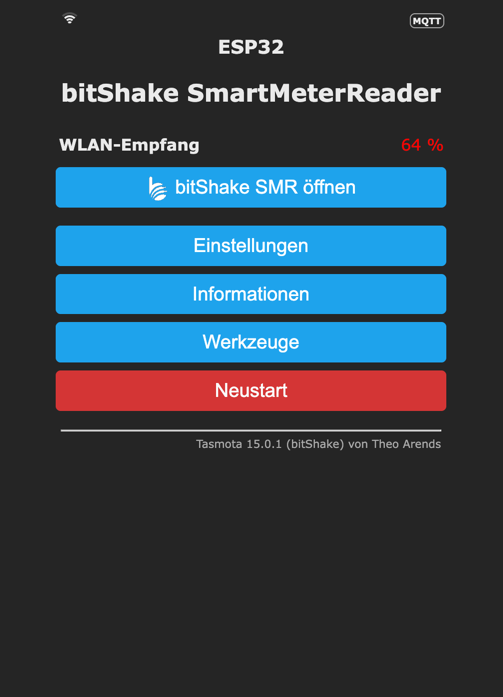

öffne nun einen Browser und rufe die notierte IP-Adresse auf - gib dazu in die Adresszeile http://IP-Adresse ein
spätestens jetzt ist ein guter Moment, den bitShake SMR Air an der IR-Schnittstelle deines Stromzählers anzubringen
das USB-Kabel muss dabei nach unten zeigen
wir empfehlen dringend, dass der WLAN-Empfang über 70% liegt, um einen zuverlässigen Betrieb zu gewährleisten

3. Skript konfigurieren

Damit Tasmota die von deinem Stromzähler gesendeten Werte auslesen kann, muss im bitShake SMR ein Skript hinterlegt werden:

suche das richtig Skript aus unserer nach Hersteller und Typ sortierten Liste heraus und kopiere es in die Zwischenablage
öffne die Oberfläche des bitShake SMR im Browser und wähle im Menü Werkzeuge --> Skript konfigurieren
füge das Skript aus der Zwischenablage in das Feld ein, entferne dabei alle ggf. vorhanden Inhalte im Feld

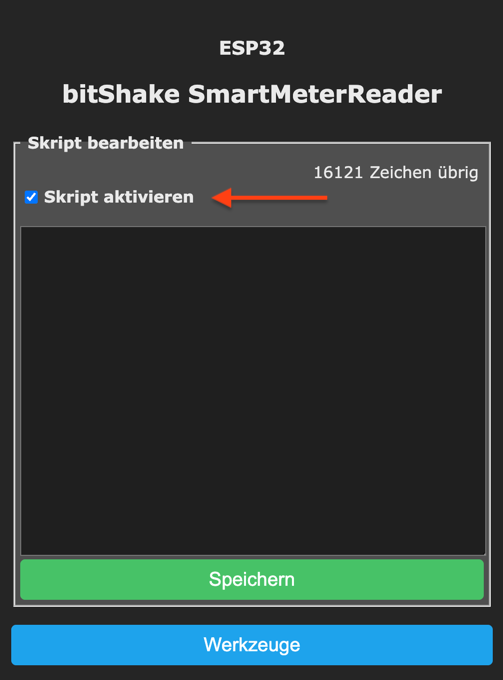

setze das Häkchen vor Skript aktivieren und klicke auf Speichern

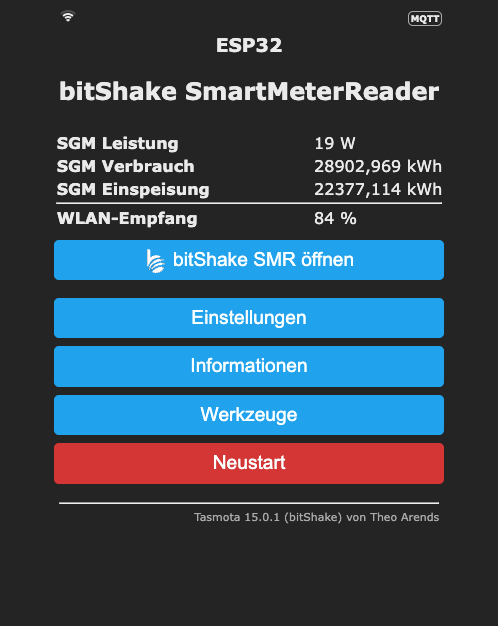

im Hauptmenü deines bitShake SMR sind nun die ausgelesenen Zählerwerte zu sehen
wieviele und welche Werte angezeigt werden, hängt vom Hersteller und Typ des Stromzählers ab, darauf hat der bitShake SMR keinen Einfluss

Der Lesekopf zeigt den aktuellen Verbrauch nur mit 0 Watt an.

Du musst jetzt die 4-stellige PIN in deinem Stromzähler eingeben und zusätzlich den Menüpunkt Inf auf ON und Pin auf OFF schalten.

Das ganze wird direkt am Zähler eingestellt. Entweder per Tastendruck oder, falls der Zähler keine Tasten hat, per Taschenlampe. Schaue am besten in der Bedienungsanleitung des Stromzählers nach.

Am bitShake SMR Air Lesekopf selbst muss nichts mehr geändert werden.

Die PIN bekommst du von deinem Netzbetreiber (bzw. Messstellenbetreiber) - oft sind das z.B. deine Stadtwerke. Rufe einfach dort an und frage nach der PIN für deine Zählernummer, auch wenn du einen anderen Stromanbieter hast.

4. Firmware Update

Firmware Update

Der bitShake SMR Air verfügt ab Werk eine speziell für die bitShake-Hardware kompilierte Tasmota-Version. Hier sind alle Optionen enthalten, die für den Betrieb benötigt werden (z.B. SML & Skript). Außerdem wird er mit der Zusatzsoftware bitShake SMR ausgeliefert. Damit der optimale Betrieb gewährleistet bleibt dürfen keine Fimrware-Updates mit Firmwares aus anderen Quellen (z.B. .bin Dateien aus dem Internet) installiert werden.

ein Firmware-Update wird über die bitShake SMR Software durchgeführt - klicke hierzu auf bitShake SMR öffnen im Hauptmenü

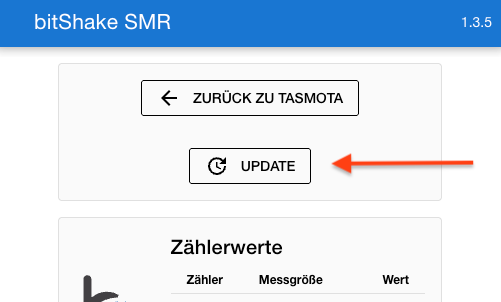

wähle in der bitShake SMR Software den Menüpunkt Update
wenn eine neuere Version zur Verfügung steht kannst du diese nun installieren

Wichtig

Das Update wird durch den Browser deines SmartPhones bzw. Laptops auf dem bitShake SMR installiert. Dieser Vorgang darf nicht unterbrochen werden, da sonst die Gefahr besteht, dass der bitShake SMR manuell wiederhergestellt werden muss. Bitte laufe während des Updates mit dem SmartPhone nicht umher und mache auch währenddessen nichts anderes am Gerät. Bitte beobachte einfach den Update-Fortschritt. Es dauert auch nicht lang, versprochen!
